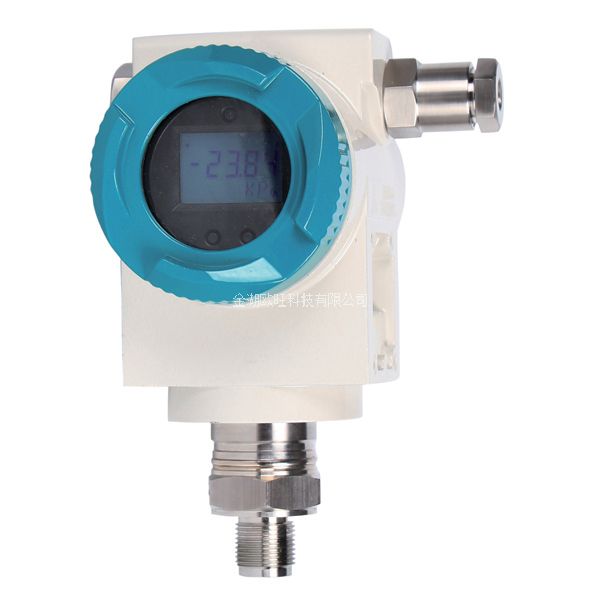

OW-MPS136CP/PA智能單晶硅直連式壓力變送器采用德國先進的 MEMS 技術制成的單晶硅傳感器芯片、單晶硅懸浮式設計，實現了高準確度、高過壓性能優異的穩定性。內嵌德國信號處理模塊，實現靜壓與溫度補償的完美結合， 可在大范圍內的靜壓和溫度變化下提供極高的測量精度和長期穩定性。

     變送器能準確的測量壓力/差壓，并把它轉換成 4~20mA DC 的輸出信號。該變送器可通過三按鍵本地操作，或通用手操器、組態軟件操作，在不影響 4~20mA DC 的輸出信號的同時，進行顯示與組態。

產品特點
高穩定性   超高過壓性能
高晶硅      標準HART通訊
自診斷功能


產品應用：
1、石油 / 石化 / 化工精確測量管道和貯罐的壓力和液位。
2、電力 / 城市煤氣 / 其它公司事業要求高穩定和高精度的壓力、液位測量等場所。
3、紙漿和造紙用于要求耐化學液體、耐腐蝕性液體的 壓力、液位測量場所。
4、鋼鐵 / 有色金屬 / 陶瓷 用于爐膛壓力、負壓測量等要求高穩定 性，高精度測量場所。
5、機械裝備 / 造船用于在嚴格控制壓力、液位等指標條件 下，要求穩定測量的場所。

產品特點
◆高準確度
差壓（流量）變送器在0~40MPa 的測量范圍內，可進行高準確度測量，標準校驗量程精度：±0.075％小量程下優異的過壓性能。
   微小量程下優異的過壓性能40MPa 標準量程芯片背向過壓達3MPa
◆優異的環境適應性智能靜壓補償和溫度補償，保護變送器。不受溫度、靜壓與過壓的影響，將現場的綜合測量誤差控制到最小靈活的量程壓縮。
◆壓縮  M1，M2，M3，M4量程比：4：1   L1，L2量程比：4:1
◆優異的操作性和使用便利性
◆備有 5 位帶背光 LCD 數字顯示器 多種顯示功能 (mA、Pa、kPa、 MPa、bar、mbar、％、psi、mmH2o）
◆內置三按鍵快捷操作就地調整功能
◆備有各種抗腐蝕材料
◆全面自診斷功能

性能指標
◆ 被測流體:液體、氣體、蒸汽
◆ 測量范圍:

量程/范圍	kPa	mbar	mmH2O
M1量程	-40~40	-400~400	-4000~4000
M2量程	-100~100	-1000~1000	-10000~10000
M3量程	-200~200	-2000~2000	-20000~20000
M4量程	-400~400	-4000~4000	-40000~40000
L1量程	-100~4000	-1000~40000	-10000~400000
L2量程	-4000~4000	-40000~40000	-400000~400000

工作壓力：

膜盒	量程（kPa）	最大工作壓力（MPa）
M1	-40~40	3
M2	-100~100	8
M3	-200~200	8
M4	-100~400	8
L1	-100~4000	10
L1	-100~40000	60

膜盒代碼與觸液材質代碼見選型表

◆ 輸出信號：DC4~20mA+HART 協議
◆ 容許負載電阻：0~600Ω（DC 24V 時）
注：與手持通信器進行通訊時，需要
標準（250Ω）的負載電阻。
◆ 電 源：24VDC（正常工作電壓范圍12～36VDC）

一般用途	DC10.5~45V
本安防爆	DC10.5~26V

◆ 通信線路條件 : 線路長度：最長2km
（0.75~1.25mm 2 控制儀表用電纜，
超過1km 時使用雙絞電纜）
負載電阻：250~600Ω
（DC 24V , 包含電纜電阻)
負載電容：0.55mF 以下
負載電感：3.3mH 以下
動力線的間隔：15cm 以上
（請避免平行配線）
◆ 飽 和 電 流：上限 20.8mA      下限 3.8mA
◆ 報 警 電 流：上限 22.8mA      下限 3.6mA
（模式可設置）
◆ 調 整 功 能：零點、滿量程點可從通過外殼頂部三按鍵進行帶就地調整或者可利用組態軟件進行遠程調整
◆ 零 點 遷 移：可在最大量程的-20％到+20％的范圍內遷移
◆ 輸 出 方 式：線性輸出平方根輸出
（可通過組態軟件進行遠程調整）
◆ 環 境 溫 度：-40~+85℃
（充灌氟油時：-10~+60℃）
◆ 貯 存 溫 度：-40~+90℃
◆ 耐 候 性：DIN40040GPC
◆ EMC 適用標準：EN1326-1：2006
◆準確度：

膜盒	參考精度
M1，M2，M3， M4，L1，L2	TD1：1…TD15：1   =±0.075％
	TD>15：1    =±（0.0015×TD+0.075）％


◆ 平方根輸出精度：
≥ 50％        同參考精度
50％ ~ 下降點  參考精度×50
平方根輸出（％）
◆環境溫度影響
總影響量/28℃（50⁰F）

膜盒	影響
M1，M2，M3，	±[0.08%量程+0.015％量程上限]
M4，L1	±[0.08%量程+0.03％量程上限]


◆過壓影響：±0.05%/量程上限
◆穩 定 性：±0.05%/量程上限/年
◆ 電 源 影 響： ±0.005％ /1V
◆ 安裝位置影響： 與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，在0.4KPa 范圍內的零漂可通過調零校正。
◆ 響 應 時 間：90ms
◆ 阻 尼：時間常數可在0~99.9 秒內調整
◆ 濾 波 常 數：可在0~160uA 內調整
◆ 自 穩 系 數：可在0~2% 內調整

結構材質：
◆接液部材質：標準配置
◆隔離膜片：SUS316L
◆過程連接：SUS316L其他材質見選型說明
◆變送器外殼：低銅鋁壓鑄件+聚氨酯涂裝
◆ 變送器外殼蓋：低銅鋁壓鑄件+聚氨酯涂裝
◆ 防護等級：IP66
◆ 銘牌：SUS304
◆ 填充油：硅油,氟油（可選）
◆ 外形尺寸：根據外形圖
◆ 重量：約1.4kg（本體）
◆ 電纜引入口：M20×1.5
◆ 外部端子：M4螺釘
◆ 過程連接口：1/4-18NPT
◆ 安裝方法：在50mm(2-inch)管道上用U型螺栓安裝

選型：

代碼	類型
OW-MPS136	智能高晶硅變送器
OW-MPS136-CP	智能高晶硅壓力變送器
OW-MPS136-PA	智能高晶硅絕壓變送器
	代碼	輸出信號
	H	4 ～ 20mA
	S	4 ～ 20mA+Hart
		代碼	壓力測量量程（膜盒）
		1	量程：-40 kPa ~40kPa   最大工作壓力：8MPa
		2	量程：-100 kPa ~100kPa   最大工作壓力：8MPa
		3	量程：-100 kPa ~200kPa   最大工作壓力：8MPa
		4	量程：-100 kPa ~400kPa   最大工作壓力：8MPa
		5	量程：-100 kPa ~4MPa   最大工作壓力：8MPa
		6	量程：-100 kPa ~40kPa   最大工作壓力：8MPa
			代碼	接液材質
			A	隔離膜片：SUS316L
			B	隔離膜片：哈氏合金C-276
			C	隔離膜片：鉭
			D	隔離膜片：鍍金
				代碼	填充液
				1	硅油
				2	氟油
				3	植物油
				0	無填充
					代碼	過程連接
					A	1/4NPT內螺紋
					B	1/2NPT外螺紋（丁字接頭）
					C	M20*1.5外螺紋（腰型法蘭）
						代碼	電氣連接
						A	M20×1.5
						B	1/2NPT
							代碼	安裝支架
							A	L型支架
							B	無
								代碼	防爆等級
								d	防爆dIIBT4
								i	本安iaIICT6
								0	普通型(無防爆)
									代碼	附加選型
									M1	LCD
									M2	OLED（耐低溫-40℃ )
									Y	用戶約定
OW-MPS136-CP	S	1	A	0	C	A	B	0	M1	選型舉例
