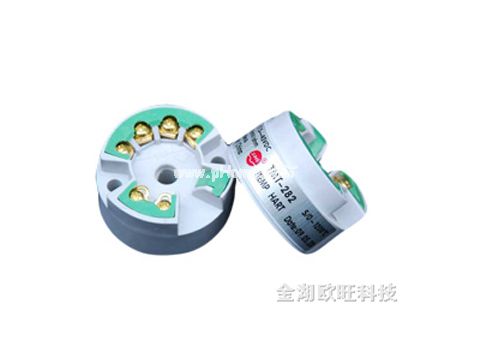

頭部安裝式智能溫度變送器，用于熱電阻（RTD）、熱電偶（TC）、電阻（Ω）、電壓（mV）信號輸入，二線制 4～20mA 模擬輸出，通過 HART 協議組態，安裝于傳感器內部（Form B）。

二、應用場合
溫度變送器帶 HART 協議，用于將各種輸入信號轉換為 4～20mA 輸出信號
輸入：熱電阻（RTD）、熱電偶（TC）、電阻（Ω）、電壓（mV）
三、產品特點
通過 HART 協議，使用 PDA 手操器或 PC 進行組態
熱電阻輸入種類更多，多達 11 種
熱電偶輸入種類覆蓋廣泛
電阻輸入值更寬，高達 2KΩ
電壓輸入范圍更廣，-100～2000mV
精度高，內置冷端補償
電氣隔離 2000VAC


四、輸入類型

型號	類型	測量范圍					最小測量范圍
熱電阻 （RTD）	Pt100	-200℃to850℃					10K
	Pt500、Pt1000	-200℃to250℃					10K
	Cu50、Cu100	-50℃to150℃					10K
	Ni100	-60℃to180℃					10K
	Ni500	-60℃to180℃					10K
	Ni1000	-60℃to150℃					10K
電阻信號	電阻傳感器	0 to 400Ω					10Ω
		0 to 2000Ω					20Ω
	B	0 to 1820℃					500K
熱電偶	E	-270		to 1000℃			50K
（TC）
	J	-210		to 1200℃			50K
	K	-270	to 1372℃				50K
	N	-270 to 1300℃			50K
	R	-50 to 1768℃			500K
	S	-50 to 1768℃			500K
	T	-270	to 400℃			50K
		-10	to 75mV			5mV
電壓信號	電壓（mV）	-100	to 100mV			5mV
（mV）		-100	to 500mV			6mV
		-100 to 2000mV			20mV
需特殊定制

 八、輸出
輸出信號：4～20mA  疊加 Hart 協議
最大負載：max.（V 電源-7.5V）/ 0.022A（電流輸出）
測量方式：溫度—線性、電阻—線性、電壓—線性
電氣隔離：U=2000VAC
電路限制：≤22mA
響應時間：≤1s
飽和電流：低端 3.8mA；高端 2 0.5mA
報警電流：傳感器損壞或傳感器短路輸出為 3.6mA 或 22mA（熱電偶 TC 除外）
九、電源
供電電壓：U=7.5V～45V
十、環境條件
工作溫度：-40～+80℃
儲藏溫度: -40～+100℃
十一、測量精度
測量精度：≤0.1%
測量精度與所設的測量范圍有關
