概述

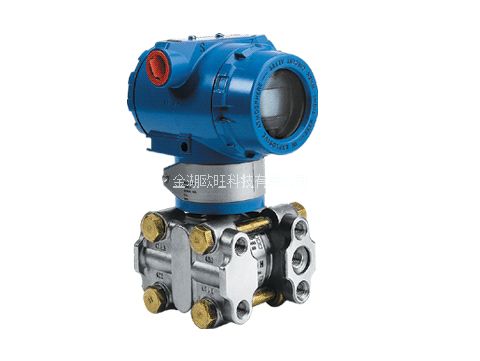

       3851/1151系列小型化電容式壓力(差壓)變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料、元器件和零部件均選用進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點，給使用者有耳目一新的感覺。同時與傳統的1151、CECC 等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
特點
★準確度高;
★穩定性好;
★二線制(特殊可四線制);
★固體元件，接插式印刷線路板;
★小型、重量輕、堅固抗振;
★量程、零點外部連續可調;
★正遷移可達500%;負遷移可達600%;
★阻尼可調;
★單向過載保護特性好;
★無機械可動部件，維修工作量少;
★全系列統一結構，零部件互換性強;
★接觸介質的膜片材料可選擇;
★(316L、TAN、HAS-C、MONEL等耐腐蝕材料)
★防爆結構，全天候使用;
★智能HART現場總線協議。
工作原理
      過程壓力通過兩側或一側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，最大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4～20mADC信號輸出。
功能參數
★使用對象: 液體、氣體和蒸汽
★測量范圍: 0～0.lkPa至0～40MPa
★輸出信號: 4～20mADC(特殊可為四線制220V AC供電，0～l0mADC輸出)
★供電電源: 12～45VDC，一般為24V DC
★負載特性: 與供電電源有關，在某一電源電壓時帶負載能力見上圖(負載特性)，負載阻抗RL與電源電壓 VS關系式為:RL≤50(Vs-12)
★指 示 表: 指針式線性指示0～100%等分刻度或LCD液晶式、LED數碼管顯示
★防 爆: a.隔爆型 dIIBT4
b.本質安全型 iaIICT6
★量程和零點:外部連續可調
★正負遷移: 零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量 范圍上限的100%。（智能型:量程比15∶1）最大正遷移量為最小調校量程的500%;最大負遷移量為最小調校量程的600%
★溫度范圍: 放大器工作溫度范圍:-29～＋93℃(LT型為:-25～＋70℃)
灌充硅油的測量元件:-40～＋104℃
法蘭式變送器灌充高溫硅油時:-20～＋315℃，普通硅油:-40～＋149℃
★靜 壓: 1、4、10、25、32MPa
★濕 度: 相對濕度為0～100%
★容積吸取量:＜0.16cm3
技術數據
(不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片)
★精 確 度: ±0.2%、±0.25%、±0.5%
★死 區: 無 (≤0.1%)
★穩 定 性: 六個月內不超過最大量程的基本誤差絕對值
★振動影響: 在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g
★電源影響: 小于輸出量程的0.005%/V
★負載影響: 電源如果穩定，則負載沒有影響
●選型表、規格表

OW-3851（1151）

電容式變送器

傳感器結構

GP

壓力型

DR

微差壓型

DP

差壓型

AP

絕壓型

HP

高靜差壓型

LT

法蘭型

GP/DP

遠傳型

結構規格

E

非智能型

S

智能型

J

智能開發型

膜盒規格

2

0-0.1~1.5KPa

7

0-400~2000KPa

3

0-0.6~6KPa

8

0-1600~7000KPa

4

0-0.4~40KPa

9

0-4000~20000KPa

5

0-40~200KPa

0

0-6000~40000KPa

6

0-160~700KPa

材料規格

法拉連接

排液/接液閥

隔離膜片

22

316

316

316

23

316

316

HC

24

316

316

MONEL

25

316

316

Ta

33

HC

HC

HC

35

HC

HC

Ta

44

MONEL

MONEL

MONEL

指示表頭

無

無表頭

M1

0~100%線性指示表

M2

LED數字表頭

M3

LCD數字表頭

安裝結構

B1

管裝彎安裝板

B2

板裝彎安裝板

B3

管裝平安裝板

接頭類型

C0

1/2-14NPT錐管內螺紋安裝

C1

1/2-14NPT接頭后焊引壓管

C2

丁字接頭M20*1.5

防爆類型

d

隔爆型

i

本安防爆

靜壓(MPa)

A

1

B

4

C

10

E

25

F

32


法蘭遠傳型訂貨注明法蘭規格、法蘭材質、法蘭安裝方式、介質溫度。
